轻钢成型机

轻钢成型机 - 产品描述

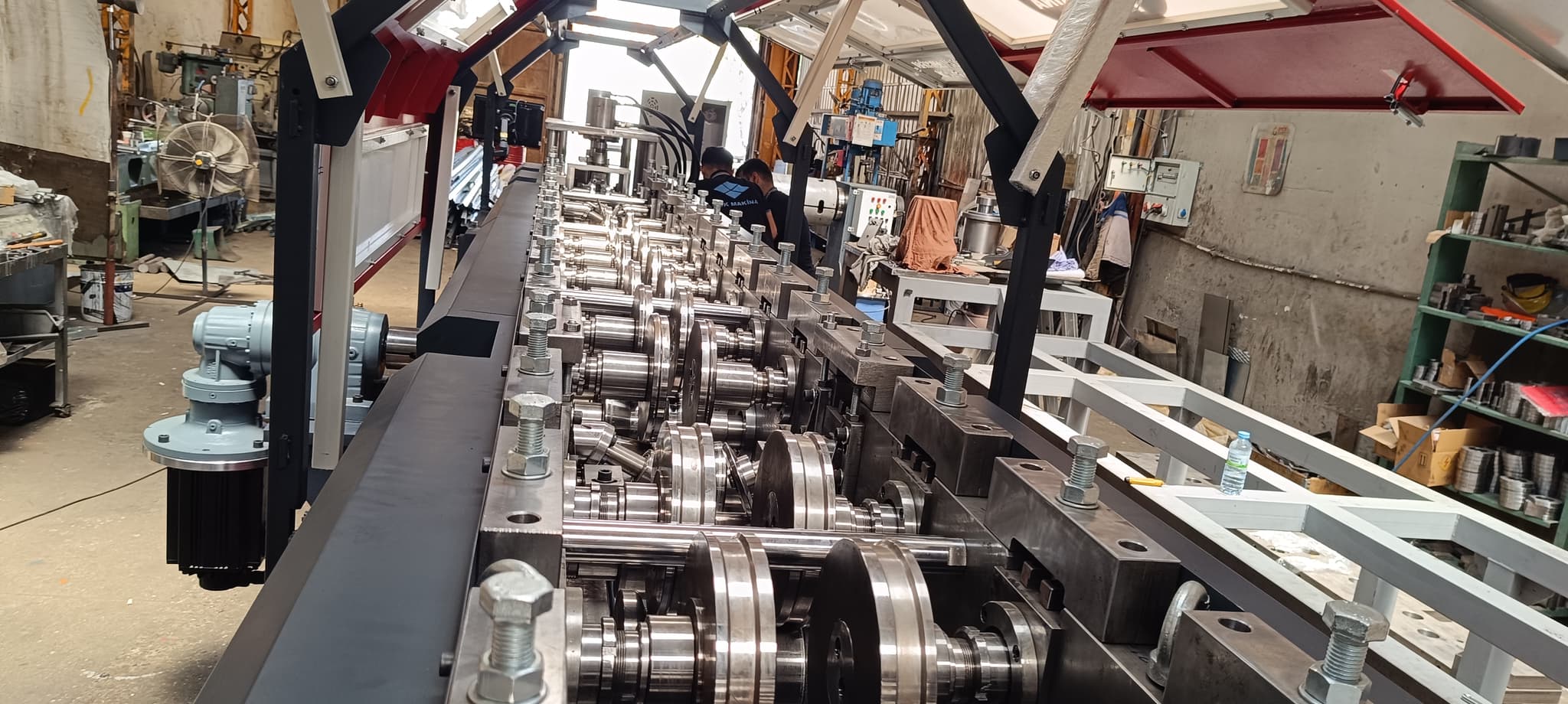

用于生产镀锌和冷轧钢板高精度轻钢型材的集成生产线

我们的机器严格遵循工程学原则，设计时考虑了最大效率、耐用性、职业健康安全和安全值。我们的机器主体采用钢结构生产，由持证焊工焊接并进行焊接测试。原材料均选自符合土耳其和欧洲标准的认证产品。机器的必要部件根据标准进行表面硬化热处理和研磨处理。我们的轻钢型材生产线能够在单一集成系统中自动执行开卷、成型、打孔和切割操作。

主要特点

• 全集成开卷、成型、打孔和切割操作
• 17站式成型单元提供精确的型材成型
• 伺服电机和行星减速器齿轮传动系统确保高精度
• PLC触摸屏实现轻松控制和编程
• 螺母孔、服务孔、螺丝孔和排空模具提供完整加工
• 液压单元系统实现强力且精确的压力控制
• 适应不同底宽的灵活生产能力
• 经过热处理和研磨的成型轴确保长期性能
• 光学传感器控制的自动工作系统
• 特殊成型能力，如翼缘开口和主体收缩

可用型号

• THC-MULTI 轻钢成型机

  能够生产75-200毫米底宽轻钢型材的全自动生产线，配备集成卷材开卷机和成型单元

  Technical Specifications

  开卷机 - 最大卷重	2500 kg
  开卷机 - 板材材料	镀锌 - 冷轧钢板
  开卷机 - 最大卷宽	300 mm
  开卷机 - 最小卷径	400-550 mm
  开卷机 - 上压	气动
  开卷机 - 夹紧	机械式
  开卷机 - 启动/停止	光学传感器
  开卷机 - 驱动类型	皮带 滑轮 电机
  开卷机 - 电机	2.2 kW (GAMAK - YILMAZ 减速器)
  开卷机 - 电源	380 V
  开卷机 - 包装	≈ 1400 x 1420 x 1800 mm
  成型机 - 板材材料	镀锌
  成型机 - 板材厚度	0.70 mm – 2.00 mm
  成型机 - 材料类型	冷轧钢板 / 镀锌
  成型机 - 型材底宽	75 - 200 mm
  成型机 - 工位数量	17个
  成型机 - 电机(RPM)	1500 rpm
  成型机 - 电源	380 V
  成型机 - 频率	50Hz/60Hz
  成型机 - 电源供应	400V 3F+N+PE
  成型机 - 电机	11 kW 伺服 (Delta)
  成型机 - 驱动类型	伺服电机 + 行星减速器齿轮传动
  成型机 - 工位压力调节	手动
  成型机 - 轴	Ç4140 - Ø60 mm 热处理研磨
  成型机 - 辊	4140 (52 - 54 HRC)
  成型机 - 控制	17英寸触摸IPC - 包含软件
  打孔模具	螺母孔 (Ø13), 服务孔 (Ø30), 螺丝孔 (Ø5 mm), 排空(切口)
  成形模具	翼缘开口, 主体收缩
  切割模具	长度切割 (1个)
  液压单元	5.5 kW 主电机和蓄电池支持
  液压阀	意大利产
  总重量	≈ 8000 kg
  总包装尺寸	≈ 1250 mm x 2500 mm x 8000 mm
  所需安装面积	3000 mm X 20000 mm
  特别说明	切割和打孔模具适用于90 mm和140 mm。根据需求，可以额外提供适合所需底宽的模具。
